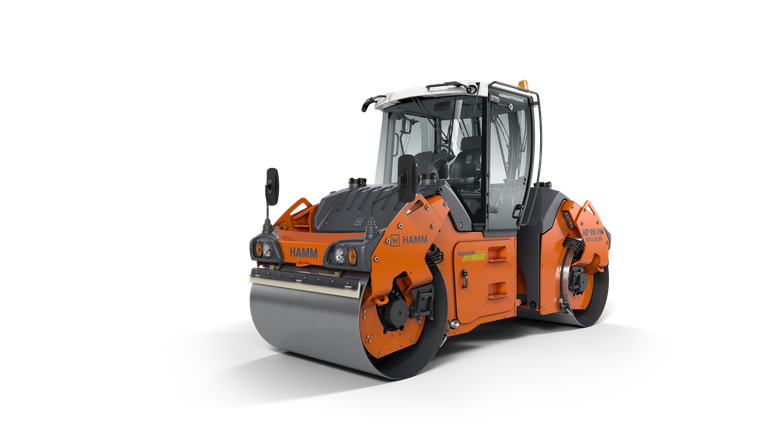

Rodillos en tándem con tambor con oscilación y tambor vibratorio HD+ 90i PH VO-S

HD+ 90i PH VO-S Rodillos en tándem con tambor con oscilación y tambor vibratorio

EU Stage V / EPA Tier 4

9460 kg

1680 mm

Highlights

  • Concepto de funcionamiento Easy Drive
  • Gestión electrónica de la máquina HAMMTRONIC
  • Excelente visión de la máquina y la obra
  • Accionamiento híbrido hidráulico
  • Compactación con oscilación
Show less

Articulación de 3 puntos

La articulación pendular de 3 puntos se diferencia de las construcciones convencionales por la disposición geométrica y la conexión de las tres articulaciones individuales, así como por un soporte pendular adicional entre las dos articulaciones superiores. Permite una maniobrabilidad óptima, gran seguridad de conducción y un máximo confort de conducción.

Descubrir más

Easy Drive

El manejo sencillo e intuitivo es cada vez más importante para las máquinas de construcción modernas. Por este motivo, HAMM ha creado un concepto de uso unitario para los rodillos tándem (serie HD+, serie DV+), compactadores (serie H) y rodillos de neumáticos (serie HP) que reduce al mínimo la complejidad y que permite a los usuarios reaccionar rápida y correctamente en el menor tiempo posible. Easy Drive, además del concepto de manejo claro e intuitivo, incluye varias características que mejoran tanto las propiedades ergonómicas y de seguridad técnica como las relacionadas con el servicio.

Descubrir más

Tambor dividido

En curvas y rotondas, pero también con cada fuerte movimiento de dirección, pueden producirse desplazamientos de material y grietas en la superficie durante la compactación con tambores no divididos. Esto puede evitarse con un tambor dividido, ya que las dos mitades giran a diferentes velocidades. Esto minimiza las tensiones de cizallamiento en el asfalto y evita las grietas de la superficie y los desplazamientos de material. Con el tambor oscilante dividido, HAMM ofrece también una tecnología que combina las ventajas del tambor dividido con los puntos fuertes de la oscilación. Como resultado se obtiene la máxima calidad de compactación.

Descubrir más

Hammtronic

Hammtronic es un sistema de gestión de máquinas electrónico que monitoriza y controla todas las funciones importantes de la máquina y regula de esta manera la seguridad, rentabilidad y ahorro de combustible. Entre las posibilidades de Hammtronic se incluyen, por ejemplo, el ajuste automático del régimen de revoluciones del motor diésel a la demanda de potencia de cada uno de los accionamientos. Además, Hammtronic controla el arranque y frenado y distribuye los pares de motor según los datos operativos actuales al eje del tambor o a las ruedas traseras. Hammtronic también regula el accionamiento de vibración hidrostático como también los diferentes programas de dirección (solo la serie DV+) para un movimiento uniforme y suave de ambos tambores.

Descubrir más

HAMM Compaction Quality (HCQ)

HCQ incluye varios productos de HAMM para la medición, monitorización, documentación y control de la compactación y de los procesos de compactación. Entre ellos, se incluyen el Compactómetro HAMM, el Sistema de medición de temperatura HAMM y el HCQ Navigator. Estos componentes determinan continuamente el valor de rigidez, la temperatura del asfalto y la posición del rodillo durante la compactación. Un Panel PC (pantalla táctil) del puesto del conductor visualiza el paquete de datos completo en forma de un «mapa de compactación» en tiempo real y muestra al conductor de rodillos los puntos que ya han sido lo suficientemente compactados o dónde se necesitan más pasadas. Además, WITOS HCQ permite seguir en tiempo real el progreso de las obras en todo el mundo.

Descubrir más

Datos técnicos

Serie
Nombre
Descripción
Categoría normativa de emisiones
Código de serie
Serie
HD+
Nombre
HD+ 90i PH VO-S
Descripción
Rodillos en tándem con tambor con oscilación y tambor vibratorio
Categoría normativa de emisiones
EU Stage V / EPA Tier 4
Código de serie
H276
Peso en estado de funcionamiento máx.
Peso en estado de funcionamiento con ROPS
Clasif. franc. M1/LxAO(-2)/clase
Peso en estado de funcionamiento con cabina
Carga lineal estática, detrás
Carga lineal estática, delante
Peso en estado de funcionamiento máx.
12.000 kg
Peso en estado de funcionamiento con ROPS
9.290 kg
Clasif. franc. M1/LxAO(-2)/clase
22,9/VT1
Peso en estado de funcionamiento con cabina
9.460 kg
Carga lineal estática, detrás
27.1
Carga lineal estática, delante
29,3 kg/cm
Longitud total
Anchura total con cabina
Anchura máxima de trabajo
Altura total con cabina
Distancia entre ejes
Radio de giro de dirección, interior
Altura de carga, mín.
Distancia respecto al bordillo, detrás
Distancia respecto al bordillo, izquierda
Longitud total
4.800 mm
Anchura total con cabina
1.800 mm
Anchura máxima de trabajo
1.850 mm
Altura total con cabina
2.980 mm
Distancia entre ejes
3.600 mm
Radio de giro de dirección, interior
5.900 mm
Altura de carga, mín.
2.150 mm
Distancia respecto al bordillo, detrás
800 mm
Distancia respecto al bordillo, izquierda
800 mm
Desplazamiento de carril, izquierda
Grosor del tambor, detrás
Grosor del tambor, delante
Diámetro del tambor, detrás
Diámetro del tambor, delante
Anchura del tambor, detrás
Anchura del tambor, delante
Desplazamiento de carril, izquierda
170 mm
Grosor del tambor, detrás
20 mm
Grosor del tambor, delante
17 mm
Diámetro del tambor, detrás
1.200 mm
Diámetro del tambor, delante
1.200 mm
Anchura del tambor, detrás
1.680 mm
Anchura del tambor, delante
1.680 mm
Tipo
Norma sobre gases de escape
Tratamiento posterior de los gases de escape
Potencia ISO 14396, rpm
Potencia ISO 14396, CV
Potencia ISO 14396, kW
Potencia SAE J1349, rpm
Potencia SAE J1349, CV
Potencia SAE J1349, kW
Tipo
TCD 2.9 L4
Norma sobre gases de escape
EU Stage V / EPA Tier 4
Tratamiento posterior de los gases de escape
DOC-DPF
Potencia ISO 14396, rpm
2.300 rpm
Potencia ISO 14396, CV
75,3 PS
Potencia ISO 14396, kW
55,4 kW
Potencia SAE J1349, rpm
2.300 rpm
Potencia SAE J1349, CV
74,2 hp
Potencia SAE J1349, kW
55,4 kW
Velocidad, ciclo de transporte
Capacidad de ascenso con vibración
Velocidad, ciclo de trabajo, I
Velocidad, ciclo de transporte
0-12,0
Capacidad de ascenso con vibración
-
Velocidad, ciclo de trabajo, I
0-6,0
Amplitud tangencial, detrás
Fuerza de oscilación, detrás
Frecuencia de oscilación, detrás
Amplitud tangencial, detrás
1,25 mm
Fuerza de oscilación, detrás
128 kN
Frecuencia de oscilación, detrás
39 Hz
Fuerza centrífuga, delante, II
Fuerza centrífuga, delante, I
Amplitud, delante, II
Amplitud, delante, I
Frecuencia de vibración, delante, II
Frecuencia de vibración, delante, I
Fuerza centrífuga, delante, II
78 kN
Fuerza centrífuga, delante, I
84 kN
Amplitud, delante, II
0,4 mm
Amplitud, delante, I
0,61 mm
Frecuencia de vibración, delante, II
50 Hz
Frecuencia de vibración, delante, I
42 Hz
Ángulo de suspensión pendular +/-
Ángulo de suspensión pendular +/-
10 °
Depósito de combustible, capacidad
Depósito de agua, capacidad
Depósito de combustible, capacidad
173 l
Depósito de agua, capacidad
760 l
Depósito de combustible, capacidad
Depósito de agua, capacidad
Depósito de combustible, capacidad
173 l
Depósito de agua, capacidad
760 l
Potencia acústica Lw(A), medida
Potencia acústica Lw(A), etiqueta adhesiva
Potencia acústica Lw(A), medida
103 db(A)
Potencia acústica Lw(A), etiqueta adhesiva
106

Equipamiento

  • Enchufe de 12 V
  • 2 espejos retrovisores y de trabajo de gran tamaño
  • Rascador abatible
  • Tablero de instrumentos con pantallas, pilotos de control y tecla de funciones
  • Concepto de funcionamiento Easy Drive
  • Ventilador de refrigeración de accionamiento eléctrico
  • Aspersión de agua presurizada con interruptor de intervalos
  • Modo ECO
  • Plataforma del operador accesible por ambos lados
  • Sistema de rociado de agua con regulación de velocidad
  • Fijación previa de la velocidad
  • Plataforma del operador acoplado con oscilación
  • Desplazamiento de carril, hidráulico
  • Sistema de riego por aspersión de agua con listones de rociado delante y detrás
  • 3 filtros de agua
  • Depósito de agua delante y detrás, puede llenarse por ambos lados
  • Drenaje de agua centralizado
  • Respaldo de potencia hidráulico adicional de hasta 20 kW

Equipamiento especial

  • Calefacción y aire acondicionado
  • Tacógrafo
  • Navegador HCQ
  • Cubierta del tablero de instrumentos, bloqueable
  • Equipo de corte y presión de bordes
  • Medidor de compactación HCQ
  • Función de paro automático
  • Medidor de Temperatura HAMM (HTM)
  • Indicación de desplazamiento de carril
  • Alarma de marcha atrás
  • Interfaz telemática
  • Faro de trabajo
