Тандемный дорожный каток с вибрирующим и осциллирующим вальцом HD 10 VO
НОВИНКА

HD 10 VO Тандемный дорожный каток с вибрирующим и осциллирующим вальцом

2 525 кг

1 000 мм

EU Stage IIIA

Highlights

  • Простая, интуитивная и понятная на любом языке концепция управления
  • Компактные размеры
  • Уплотнение с применением осцилляции
  • Эргономичная платформа машиниста
  • Отличный обзор края вальца, машины и стройплощадки
Show less

3-точечное качающееся шарнирное соединение

3-точечное качающееся шарнирное соединение отличается особым геометрическим расположением и соединением трех отдельных шарниров, а также наличием дополнительной качающейся опоры между двумя верхними шарнирами стандартного исполнения. Оно обеспечивает оптимальную управляемость катка, высокую безопасность вождения и комфортные условия работы операторов.

Узнать больше

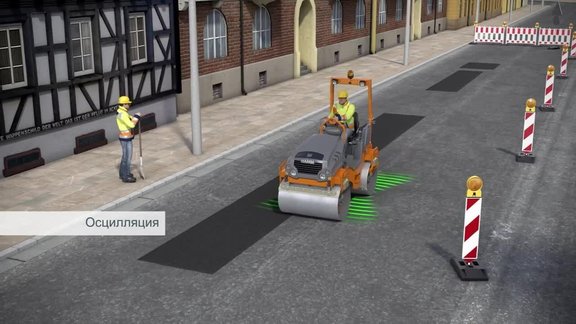

Осцилляция

В осциллирующем вальце установлено два дебалансных вала со смещением дебалансов относительно друг друга на 180°. Оба вала вращаются с одинаковым числом оборотов, в результате чего валец совершает быстрые попеременные вращательные движения вперед-назад. В результате этого на грунт/асфальт воздействует уплотняющее усилие в форме силы сдвига в горизонтальном направлении вперед и назад. Разработанная компанией HAMM технология осцилляции гарантирует научно обоснованные превосходные результаты и обеспечивает значительное повышение эффекта уплотнения. Спектр применения этой технологии огромен.

Узнать больше

Технические характеристики

Серия
Название
Описание
Норма токсичности ОГ
Серия
Серия
HD CompactLine
Название
HD 10 VO
Описание
Тандемный дорожный каток с вибрирующим и осциллирующим вальцом
Норма токсичности ОГ
EU Stage IIIA
Серия
H262
Рабочая масса с ROPS
Статическая линейная нагрузка сзади
Статическая линейная нагрузка спереди
Рабочая масса с ROPS
2 525 кг
Статическая линейная нагрузка сзади
13.2
Статическая линейная нагрузка спереди
12,1 кг/см
Общая ширина
Общая длина
Максимальная рабочая ширина
Расстояние между осями
Дорожный просвет, по центру
Радиус поворота катка, по внутреннему следу
Общая высота с ROPS
Расстояние до бордюра сзади
Расстояние до бордюра слева
Общая ширина
1 110 мм
Общая длина
2 530 мм
Максимальная рабочая ширина
1 050 мм
Расстояние между осями
1 700 мм
Дорожный просвет, по центру
280 мм
Радиус поворота катка, по внутреннему следу
2 470 мм
Общая высота с ROPS
2 475 мм
Расстояние до бордюра сзади
570 мм
Расстояние до бордюра слева
570 мм
Тип вальцов, спереди
Тип вальцов, сзади
Смещение колеи вправо
Смещение колеи влево
Толщина обечайки вальца сзади
Толщина обечайки вальца спереди
Диаметр вальца сзади
Диаметр вальца спереди
Ширина вальца сзади
Ширина вальца спереди
Тип вальцов, спереди
гладкий/неразрезной
Тип вальцов, сзади
гладкий/неразрезной
Смещение колеи вправо
50 мм
Смещение колеи влево
0 мм
Толщина обечайки вальца сзади
15 мм
Толщина обечайки вальца спереди
15 мм
Диаметр вальца сзади
720 мм
Диаметр вальца спереди
720 мм
Ширина вальца сзади
1 000 мм
Ширина вальца спереди
1 000 мм
Производитель
Тип
Цилиндры, количество
Норма токсичности ОГ
Нейтрализация отработавших газов
Мощность, ISO 14396, об/мин
Мощность, ISO 14396, л. с.
Мощность, ISO 14396, кВт
Мощность, SAE J1349, об/мин
Мощность, SAE J1349, л. с.
Мощность, SAE J1349, кВт
Производитель
KUBOTA
Тип
D1503
Цилиндры, количество
3
Норма токсичности ОГ
EU Stage IIIA
Нейтрализация отработавших газов
-
Мощность, ISO 14396, об/мин
2 700 rpm
Мощность, ISO 14396, л. с.
31,1 ЛС
Мощность, ISO 14396, кВт
22,9 кВт
Мощность, SAE J1349, об/мин
2 700 rpm
Мощность, SAE J1349, л. с.
30,7 hp
Мощность, SAE J1349, кВт
22,9 кВт
Скорость, бесступенчатая
Способность к преодолению подъемов без вибрации
Способность к преодолению подъемов с вибрацией
Скорость, бесступенчатая
0-12,0
Способность к преодолению подъемов без вибрации
40 %
Способность к преодолению подъемов с вибрацией
35
Усилие осцилляции сзади II
Усилие осцилляции сзади I
Тангенциальная амплитуда сзади II
Тангенциальная амплитуда сзади I
Частота осцилляции сзади II
Частота осцилляции сзади I
Усилие осцилляции сзади II
23 кН
Усилие осцилляции сзади I
39 кН
Тангенциальная амплитуда сзади II
1,34 мм
Тангенциальная амплитуда сзади I
1,34 мм
Частота осцилляции сзади II
29 Гц
Частота осцилляции сзади I
38 Гц
Центробежная сила спереди II
Центробежная сила спереди I
Амплитуда спереди II
Амплитуда спереди I
Частота вибрации спереди II
Частота вибрации спереди I
Центробежная сила спереди II
26 кН
Центробежная сила спереди I
43 кН
Амплитуда спереди II
0,45 мм
Амплитуда спереди I
0,45 мм
Частота вибрации спереди II
51 Гц
Частота вибрации спереди I
65 Гц
Рулевое управление, тип
Угол осцилляции +/-
Рулевое управление, тип
Управление путём складывания шарнирного соединения
Угол осцилляции +/-
8 °
Смачивающая система, тип
Смачивающая система, тип
Давление
Топливный бак, ёмкость
Ёмкость бака для воды
Топливный бак, ёмкость
42 л
Ёмкость бака для воды
180 л
Акустическая мощность LW(A), измеренная
Уровень звуковой мощности L(WA), гарантированный
Акустическая мощность LW(A), измеренная
104 дБ(А)
Уровень звуковой мощности L(WA), гарантированный
106

Оснащение

  • Розетка на 12 В
  • Защита ROPS, фиксированная
  • Центральная подъёмная дуга
  • Центральное сливное отверстие
  • Система фильтрации воды (3-ступенчатая)
  • Автоматический режим вибрации
  • Система смещения вальцов, механическая
  • Виброизолированная платформа машиниста
  • Рычаг управления слева и справа
  • Рабочее место машиниста, подъём с двух сторон
  • Напорная система орошения
  • Крышка приборной панели, запираемая, стойкая к атмосферным воздействиям
  • Приборная панель с индикаторами, выключателями и контрольными лампами
  • 3-точечное качающееся шарнирное соединение

Специальная комплектация

  • Скребок из пластика, складной
  • Защита клиновидного приводного ремня
  • Сцепное устройство
  • Проушина, спереди
  • Сливной кран
  • Освещение краев вальца
  • Фары рабочего освещения
  • Датчик температуры HAMM (HTM)
  • Датчик уплотнения HAMM (HCM)
  • Впрыск антифриза
  • Блокировка всех колёс
  • Термофартуки
  • Разбрасыватель щебня
  • Следоуказатель
  • Устройство уплотнения и обрезки кромок
