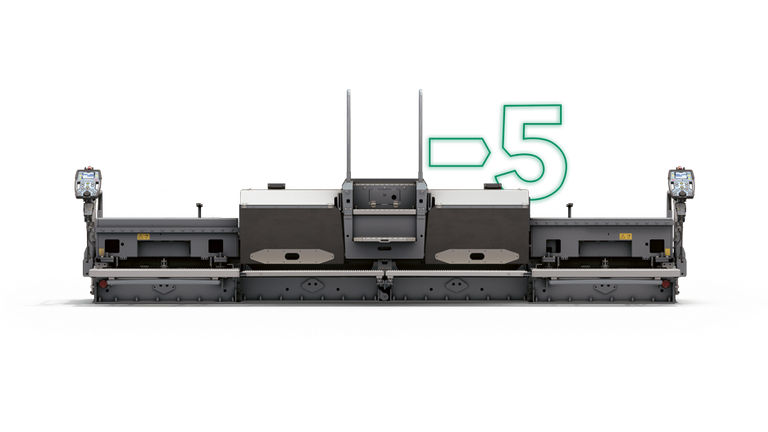

AB 600 Regla extensible
TV, TP1, TP2, TP2 Plus
3,00 m - 9,75 m
3
m
Reglas de extendido de 3 m de última generación
La nueva AB 600 de la generación «Guion 5» tiene una anchura básica de 3 m. Con la resistente guía telescópica monotubular se puede ampliar la regla con progresión continua hasta 6 m. Con el montaje de extensiones mecánicas pueden extenderse sin juntas hasta 9,75 m. Con los nuevos aspectos destacados «Guion 5», la AB 600 está preparada para el futuro —para un ahorro de tiempo y una optimización de procesos aún mayores durante el extendido—.
Show less_SUPER_19005i_AB_6005_TP1_Jobsite_Wertingen.JPG)
_Machine_View.JPG)
_Machine_View.JPG)
Datos técnicos
- Anchura básica
- Ajustable hidráulicamente
- Anchura de extendido mínima
- Anchura de extendido máxima
- Extensiones mecánicas
-
- Anchura básica
- 3 m
- Ajustable hidráulicamente
- 3,00 m a 6,00 m
- Anchura de extendido mínima
- 3 m
- Anchura de extendido máxima
- 9.75 m
- Extensiones mecánicas
-
Longitud 37.5 cm 75 cm 125 cm
- Versión
- Ajuste del bombeo
- Ajuste de la altura extensiones hidráulicas
- Peralte extensiones hidráulicas (hasta)
-
- Versión
- hidráulica
- Ajuste del bombeo
- -2,5 % a 5 %
- Ajuste de la altura extensiones hidráulicas
- -20 mm a 25 mm
- Peralte extensiones hidráulicas (hasta)
- 4 %
- Sistemas de compactación
- Vibración (V)
- Versión
- Frecuencia (hasta)
- Támper (T)
- N.º revoluciones (hasta)
- Elevación estándar (TV, TP1, TP2)
- Elevación, opcionalmente hidráulica (TV, TP1, TP2)
- Elevación, opcionalmente hidráulica (TV, TP1, TP2)
- Listones de presión (P)
- Accionamiento listones de presión (P)
- Frecuencia impulsos listones de presión (P) (hasta)
- Presión del aceite hidráulico (hasta)
-
- Sistemas de compactación
- TV, TP1, TP2, TP2 Plus
- Versión
- Vibración de desequilibrio
- Frecuencia (hasta)
- 50 Hz
- N.º revoluciones (hasta)
- 1,800 rpm
- Elevación estándar (TV, TP1, TP2)
- 4 mm
- Elevación, opcionalmente hidráulica (TV, TP1, TP2)
- 2 mm, 4 mm
- Elevación, opcionalmente hidráulica (TV, TP1, TP2)
- 4 mm, 8 mm
- Accionamiento listones de presión (P)
- de impulso hidráulico
- Frecuencia impulsos listones de presión (P) (hasta)
- 68 Hz
- Presión del aceite hidráulico (hasta)
- 120 bar
- Resistencias eléctricas
- Generación de potencia
- Calefacción opcional
- Regulación
-
- Resistencias eléctricas
- sobre las chapas alisadoras y en el támper y los listones de presión
- Generación de potencia
- Generador de corriente trifásica
- Calefacción opcional
- Supervisión individual del funcionamiento de cada resistencia eléctrica
- Regulación
- completamente automática, por termostato
- Anchura (sin placa lateral)
- Peso regla básica
- Profundidad (en posición de transporte)
-
- Anchura (sin placa lateral)
- 3 m
- Peso regla básica
-
Regla Peso TV 3,700 kg TP1 4,100 kg TP2 4,400 kg TP2 Plus 4,730 kg
- Profundidad (en posición de transporte)
-
Regla Profundidad AB 600 TV 1.29 m AB 600 TP 1.42 m
Todos los detalles, ilustraciones y textos son no vinculantes y pueden incluir equipamientos especiales. Reservado el derecho a realizar cambios técnicos sin previo aviso. Los datos de rendimiento dependen de las condiciones de la obra.
