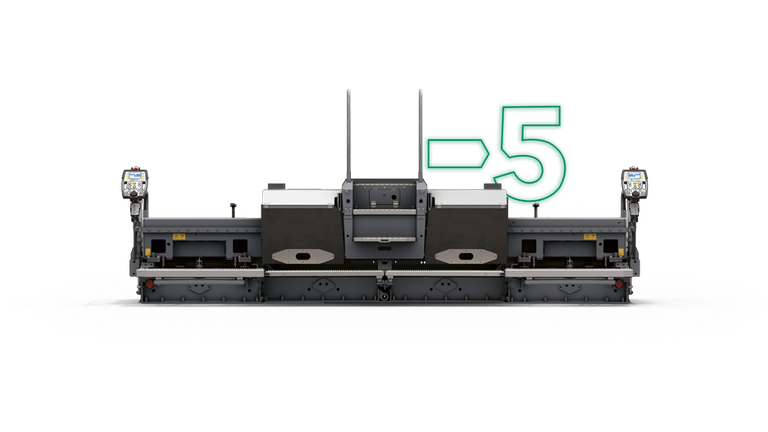

Regla extensible AB 500

AB 500 Regla extensible

TV, TP1, TP2, TP2 Plus

2,55 m - 8,75 m

2.55

m

Regla extensible de la generación «Guion 5»

La última generación de la AB 500 forma un gran equipo con las extendedoras «Guion 5» SUPER 1900-5(i) y SUPER 2100-5(i). Con su guía telescópica monotubular de ajuste continuo, cubre una enorme gama de aplicaciones, que va de los 2,55 a los 5 m, y puede ampliarse con extensiones mecánicas hasta los 8,75 m.

Show less

Datos técnicos

Anchura básica
Ajustable hidráulicamente
Anchura de extendido mínima
Anchura de extendido máxima
Extensiones mecánicas
Anchura básica
2.55 m
Ajustable hidráulicamente
2,55 m a 5,00 m
Anchura de extendido mínima
2.55 m
Anchura de extendido máxima
8.75 m
Extensiones mecánicas
Longitud
37.5 cm
75 cm
125 cm
Versión
Ajuste del bombeo
Ajuste de la altura extensiones hidráulicas
Peralte extensiones hidráulicas (hasta)
Versión
hidráulica
Ajuste del bombeo
-2,5 % a 5 %
Ajuste de la altura extensiones hidráulicas
-20 mm a 25 mm
Peralte extensiones hidráulicas (hasta)
4 %
Sistemas de compactación
Vibración (V)
Versión
Frecuencia (hasta)
Támper (T)
N.º revoluciones (hasta)
Elevación estándar (TV, TP1, TP2)
Elevación, opcionalmente hidráulica (TV, TP1, TP2)
Elevación, opcionalmente hidráulica (TV, TP1, TP2)
Listones de presión (P)
Accionamiento listones de presión (P)
Frecuencia impulsos listones de presión (P) (hasta)
Presión del aceite hidráulico (hasta)
Sistemas de compactación
TV, TP1, TP2, TP2 Plus
Versión
Vibración de desequilibrio
Frecuencia (hasta)
50 Hz
N.º revoluciones (hasta)
1,800 rpm
Elevación estándar (TV, TP1, TP2)
4 mm
Elevación, opcionalmente hidráulica (TV, TP1, TP2)
2 mm, 4 mm
Elevación, opcionalmente hidráulica (TV, TP1, TP2)
4 mm, 8 mm
Accionamiento listones de presión (P)
de impulso hidráulico
Frecuencia impulsos listones de presión (P) (hasta)
68 Hz
Presión del aceite hidráulico (hasta)
120 bar
Resistencias eléctricas
Generación de potencia
Calefacción opcional
Regulación
Resistencias eléctricas
sobre las chapas alisadoras y en los listones del támper
Generación de potencia
Generador de corriente trifásica
Calefacción opcional
Supervisión individual del funcionamiento de cada resistencia eléctrica
Regulación
completamente automática, por termostato
Anchura (sin placa lateral)
Peso regla básica
Profundidad (en posición de transporte)
Anchura (sin placa lateral)
2.55 m
Peso regla básica
Regla Peso
TV 3,300 kg
TP1 3,700 kg
TP2 4,000 kg
TP2 Plus 4,250 kg
Profundidad (en posición de transporte)
Regla Profundidad
AB 500 TV 1.29 m
AB 500 TP 1.42 m

Todos los detalles, ilustraciones y textos son no vinculantes y pueden incluir equipamientos especiales. Reservado el derecho a realizar cambios técnicos sin previo aviso. Los datos de rendimiento dependen de las condiciones de la obra.
