Smart Doc
Application pratique destinée à la documentation de compactage et d'autocontrôle

Avec Smart Doc, Hamm emprunte de nouveaux chemins numériques

Application pratique destinée à la documentation de compactage et d'autocontrôle

Smart Doc est « l'autocontrôle pour tous ». La nouvelle application de la Hamm AG documente le processus de compactage dans le terrassement en temps réel sur le smartphone et permet au conducteur de compacteur de réaliser facilement un protocole sur le compactage. En parallèle, l'application apporte son soutien aux nouveaux collègues : la visualisation en direct du processus de compactage permet également à des conducteurs inexpérimentés d'avoir toujours tous les paramètres importants en vue et de pouvoir obtenir des résultats parfaits.

Développée avec des professionnels de la construction

Développée en étroite collaboration avec des professionnels de la construction, Smart Doc est particulièrement intéressante pour des clients qui soit sont en charge occasionnelle de chantiers de terrassement soit requièrent un soutien supplémentaire en raison de leur manque d'expérience.

La visualisation en temps réel des données de compactage ainsi que la possibilité de générer et présenter à tout moment un rapport de compactage permet à Smart Doc de satisfaire aux exigences de base d'un système CCC.

Hamm propose donc une alternative économique aux systèmes CCC complexes pour obtenir un compactage de haute qualité et sûr avec un CCC de base requis pour des chantiers de terrassement.

Tolles Produkt

Disponible pour la série H et la série H CompactLine

Pour pouvoir utiliser l'application, les compacteurs monocylindres doivent être équipés du Hamm Compaction Meter que de nombreux clients utilisent de toute façon. S'y ajoute une interface Bluetooth® qui est disponible comme option pour les modèles correspondants. Les compacteurs de la série H CompactLine doivent en outre être équipés d'un compteur de vitesse et d'un affichage de la fréquence pour la vibration.

Avantages et fonctions de Smart Doc

  • Économique : possibilité d'un autocontrôle du processus de compactage dans le terrassement
  • Qualité supérieure : compactage de qualité lorsqu'il y a moins de passages
  • Exigences minimales du CCC : pour le contrôle du compactage sur surfaces étendues
  • Effet didactique : instrument précieux pour les conducteurs inexpérimentés
  • Interface Bluetooth® : connexion facile via Bluetooth® Low Energy

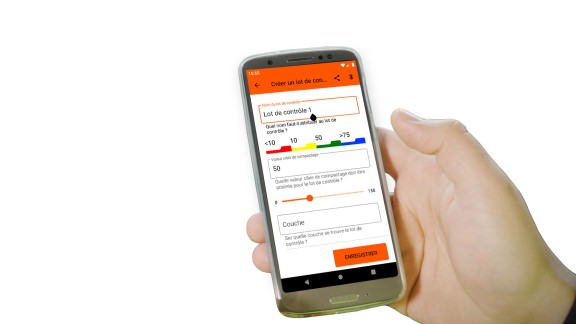

  • Établissement de projets : avec lots de contrôle et différentes traces

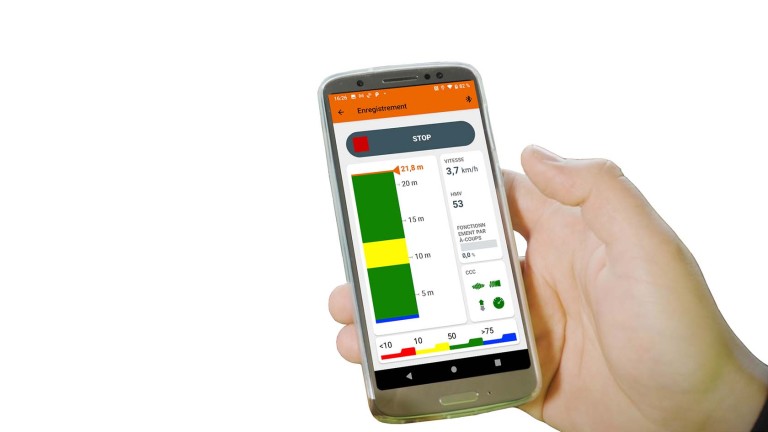

  • Mode temps réel : visualisation de la densité du compactage
  • Création du rapport : création et envoi d'un rapport de compactage
  • En option : démarrage/arrêt automatiques de l'enregistrement lors de l'activation ou de la désactivation de la vibration
  • En option : création automatique de la prochaine trace et affichage d'une carte dans le rapport de compactage

Transfert de données économe en énergie

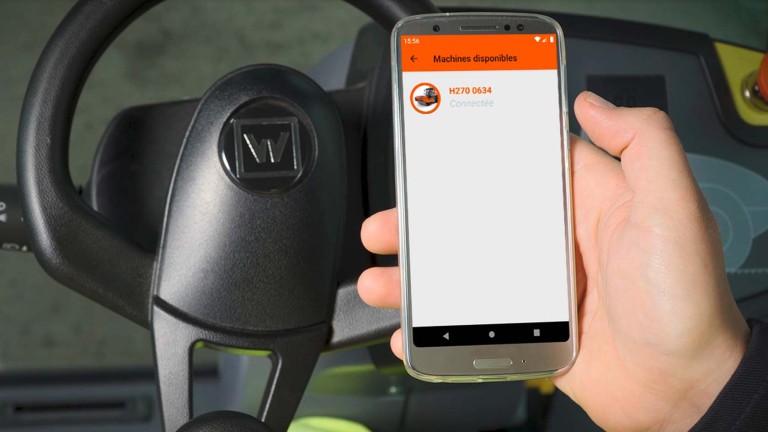

Dès que le téléphone portable est connecté via l'application par Bluetooth® au bus CAN du compacteur, les paramètres de compactage les plus importants (vitesse, fréquence, amplitude et valeur de compactage) sont entre autres transmis à l'application.

Le Bluetooth® Low Energy-Standard garantit un transfert de données extrêmement économe en énergie. Si la batterie du téléphone mobile devait être néanmoins vide, elle peut être rechargée via la prise 12 V ou le port USB en option du poste du conducteur.

Tolles Produkt

Smart Doc : maniement simple

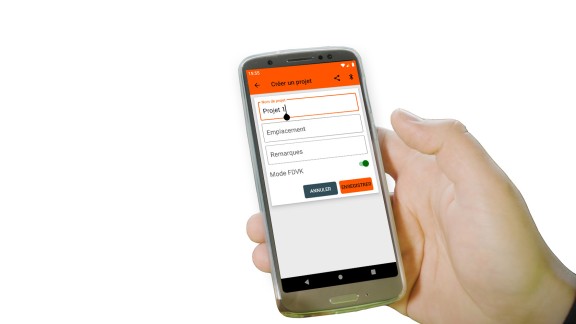

L'application est d'une utilisation aussi facile que les compacteurs monocylindres Hamm eux-mêmes. Après avoir saisi les données de projet, le démarrage et l'arrêt de l'enregistrement peuvent se faire automatiquement lors de l'activation ou de la désactivation de la vibration ou de l'oscillation.

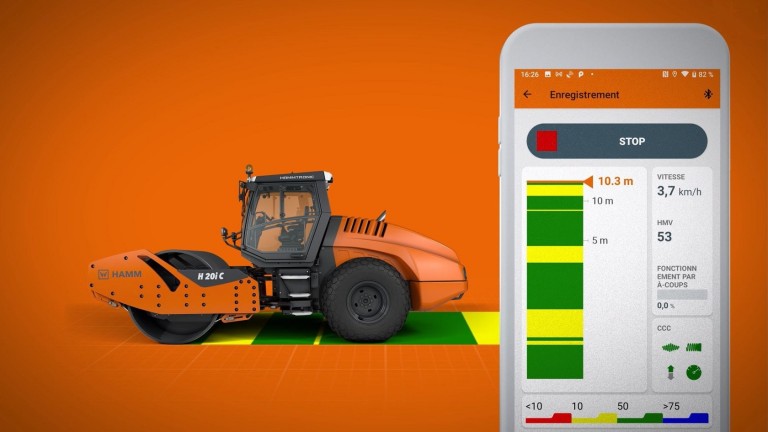

En outre, chaque passage et chaque nouvelle trace peuvent être documentés séparément et mémorisés automatiquement. À la fin des travaux, une simple pression sur un bouton déclenche l'exportation des données. Pendant le compactage avec vibration ou oscillation, le conducteur peut suivre l'état actuel en direct sur son smartphone. Cette représentation convient parfaitement pour former du nouveau personnel car Smart Doc permet à des opérateurs inexpérimentés de comparer leur perception au résultat réel de compactage.

« L'affichage en direct sur le smartphone permet même à de jeunes conducteurs d'obtenir un compactage de haute qualité. L'expérience augmente de façon ludique. »

Dr. Axel Mühlhausen, Product Manager Digital Solutions chez Hamm AG

Enregistrement des données

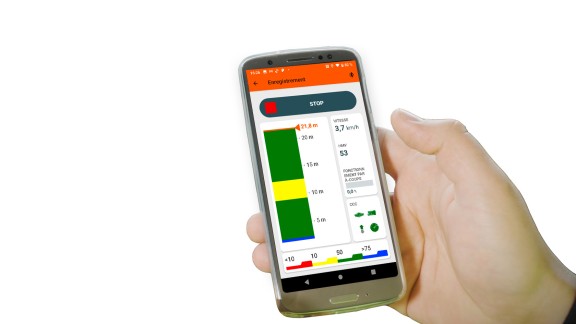

Smart Doc enregistre les données dès que le compactage se fait avec vibration ou oscillation. Pour ce faire, un accéléromètre fixé au cylindre calcule la charge utile du sol pendant le compactage dynamique.

La grandeur de mesure utilisée pour le compactage est le HMV (= HAMM Measurement Value), une mesure pour la capacité utile du sol lors du compactage.

Tolles Produkt

Le résultat

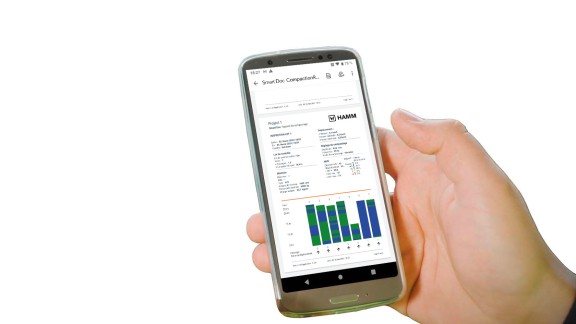

L'application fournit comme résultat un rapport de compactage au format PDF. Celui-ci présente les données essentielles du projet et du lot, les données techniques du compacteur (poids, largeur du rouleau et charge linéaire statique), les différents paramètres de compactage et le nombre de passages par bande de compactage.

Le rapport comprend en outre un graphique qui illustre où et avec quelle intensité le compactage a déjà eu lieu.

Tolles Produkt

Vous souhaitez en savoir plus sur Smart Doc ?

Nous vous présentons un aperçu de toutes les fonctions essentielles de l'application dans une vidéo.

Ce QR-code vous permettra de télécharger gratuitement l'application Smart Doc de Hamm.

Télécharger Smart Doc

L'application est gratuite et peut être installée à partir de Google Play Store sur tous les smartphones Android et tablettes à partir de 6.0. L'application est disponible en allemand, anglais, espagnol et français.

Pour obtenir plus d'informations sur Smart Doc, consultez ici .
