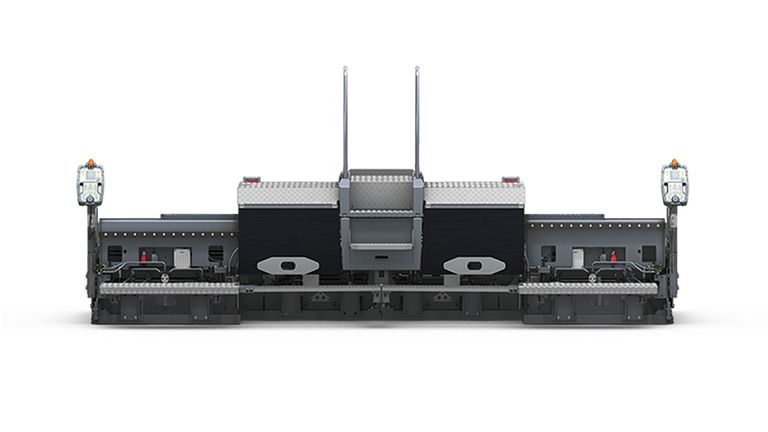

Mesa extensível AB 600

AB 600 Mesa extensível

TV, TP1, TP2, TP2 Plus

3,00 m - 9,50 m

3

m

A mesa extensível com grande leque de aplicação da Universal Class e Highway Class

A mesa extensível AB 600 possui uma largura básica de 3 m. Equipada com o resistente sistema de guia telescópico monotubular, a mesa pode ser alargada de modo nivelado para até 6 m. Ao adicionar extensões aparafusadas, podem ser atingidas larguras até 9,5 m sem juntas. Isso faz dela a mesa ideal para uso nas vibroacabadoras Dash 3 das classes Universal e Highway. Para a AB 600, além das versões de compactação TV, TP1 e TP2, também está disponível a versão especial de alta compactação TP2 Plus.

Show less

Tecnologia de compactação

A VÖGELE estabelece padrões para valores de compactação durante a pavimentação: a tecnologia de ponta e os mais avançados materiais garantem o excelente desempenho e a confiabilidade da tecnologia de compactação da VÖGELE. Isso se aplica a todos os sistemas de compactação da VÖGELE, desde vibradores até o sistema de alta compactação da VÖGELE com tamper e barras de pressão.

Saiba mais

Tecnologia de alta compactação

As barras de pressão acionadas pelo sistema hidráulico de fluxo pulsado são o núcleo da tecnologia de alta compactação da VÖGELE. A combinação das versões de mesa TP1, TP2 e TP2 Plus com essa tecnologia exclusiva faz com que as nossas vibroacabadoras alcancem valores máximos de compactação. Desempenhos de compactação acima de 98% podem ser obtidos com a exclusiva tecnologia de alta compactação da VÖGELE – sem o uso de rolo.

Saiba mais

Sistema de guia da mesa

O princípio de operação de todas as Mesas Extensíveis da VÖGELE é o sistema telescópico de tubo único. Mesmo a uma extensão máxima, metade do tubo telescópico de três partes, de tamanho generoso, está preso, garantindo uma ótima estabilização. Como o sistema de guia está disposto a uma altura razoável, o contato com a mistura de pavimentação é evitado.

Saiba mais

Sistema de aquecimento

A VÖGELE investe há décadas no aquecimento elétrico da mesa. A longa experiência aliada a um desenvolvimento contínuo fez com que hoje as mesas da VÖGELE sejam aquecidas de maneira rápida e uniforme.

Saiba mais

Tecnologia de fabricação

As mesas VÖGELE apresentam uma tecnologia de vanguarda, obtida por processos de produção de última geração. O primeiro desses processos, o corte de precisão de chapas de aço extremamente resistentes ao desgaste, é realizado em estações de corte a laser. Soldas estáveis e duradouras são realizadas por robôs que operam continuamente sob um padrão alto de qualidade.

Saiba mais

Dados técnicos

Largura básica
Ajustável hidraulicamente
Largura mínima de pavimentação
Largura de pavimentação máxima
Extensões parafusadas
Largura básica
3 m
Ajustável hidraulicamente
3,00 m a 6,00 m
Largura mínima de pavimentação
3 m
Largura de pavimentação máxima
9,5 m
Extensões parafusadas
Comprimento
25 cm
75 cm
125 cm
Versão
Ajuste de coroa
Ajuste de altura para unidades extensíveis
Inclinação, unidades extensíveis (até)
Versão
hidráulico
Ajuste de coroa
-2,5 % a 5 %
Ajuste de altura para unidades extensíveis
-20 mm a 25 mm
Inclinação, unidades extensíveis (até)
2 %
Sistemas de compactação
Vibradores (V)
Versão
Frequência (até)
Tamper (T)
Velocidade (até)
Curso (TP1, TP2)
Curso (TP2 Plus)
Curso (TV)
Barras de pressão (P)
Acionamento por barra de pressão (P)
Frequência de pulso da barra de pressão (P) (até)
Pressão do óleo hidráulico (até)
Sistemas de compactação
TV, TP1, TP2, TP2 Plus
Versão
Vibradores excêntricos
Frequência (até)
50 Hz
Velocidade (até)
1.800 U/min
Curso (TP1, TP2)
2 mm, 4 mm, 7 mm
Curso (TP2 Plus)
4 mm, 7 mm, 9 mm
Curso (TV)
4 mm
Acionamento por barra de pressão (P)
Hidráulico pulsado
Frequência de pulso da barra de pressão (P) (até)
68 Hz
Pressão do óleo hidráulico (até)
120 bar
Hastes de aquecimento
Geração de potência
Aquecimento da mesa opcional
Controle
Hastes de aquecimento
em placas, em barras temper e barras de pressão
Geração de potência
Gerador A.C. de três fases
Aquecimento da mesa opcional
Monitoramento de função de cada barra de aquecimento individual
Controle
totalmente automático, controlado por termostato
Largura (sem placa lateral)
Peso básico da mesa
Profundidade (em posição de transporte)
Largura (sem placa lateral)
3 m
Peso básico da mesa
Mesa Peso
TV 3.650 kg
TP1 4.000 kg
TP2 4.350 kg
TP2 Plus 4.750 kg
Profundidade (em posição de transporte)
Mesa Profundidade
AB 600 TV 1,28 m
AB 600 TP 1,41 m

Todos os detalhes, ilustrações e textos não são vinculativos e podem incluir acessórios opcionais adicionais. Sujeito a alterações técnicas sem aviso prévio. Os dados de desempenho dependem das condições de uso.
