Machine à coffrage glissant pour la pose sous la machine SP 154i

SP 154i Machine à coffrage glissant pour la pose sous la machine

EU Stage 5 / US EPA Tier 4f

5 000 - 16 000 mm

0 - 450 mm

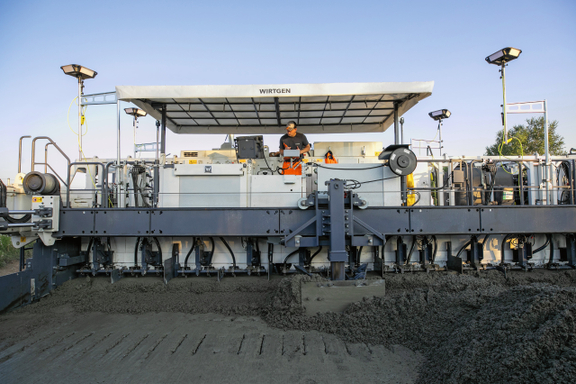

Machine à coffrages glissants rentable pour la pose de béton bicouche

  • La machine à coffrages glissants Inset est conçue pour être utilisée idéalement dans un train de pose, pour la fabrication efficace de surfaces en béton bicouche de 5,0 m à 16,0 m de largeur et 450 mm d’épaisseur (non combinable avec toutes les options).

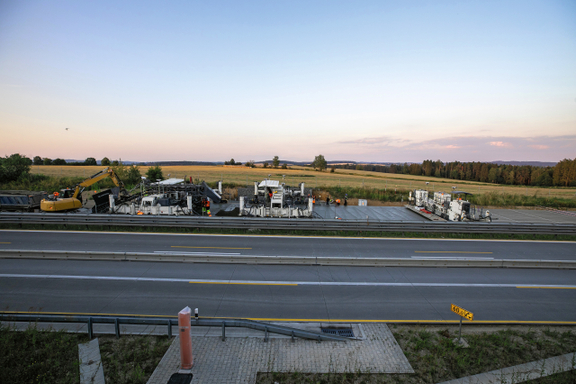

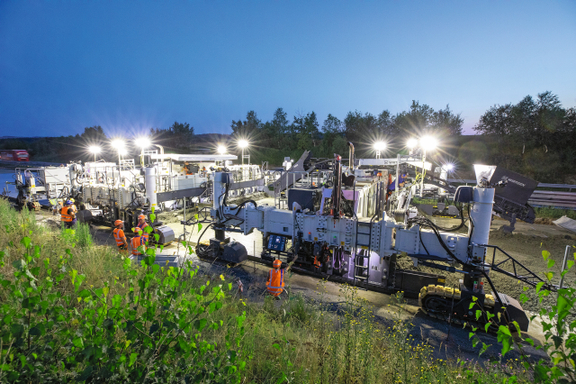

  • Dans le train de pose, la machine à coffrages glissants peut être mise en œuvre comme finisseur 1re ou 2e couche, selon les spécificités du chantier.

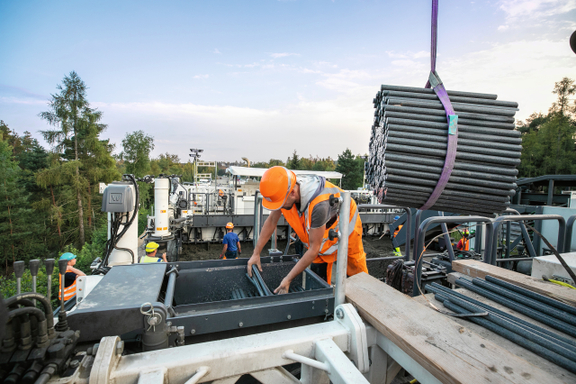

  • Mise en œuvre comme finisseur 1re couche, la machine est équipée d’une goujonneuse automatique, de jusqu’à trois dispositifs d’insertion de tirants d’ancrage ainsi que d’une unité de convoiement du béton vers le finisseur 2e couche.

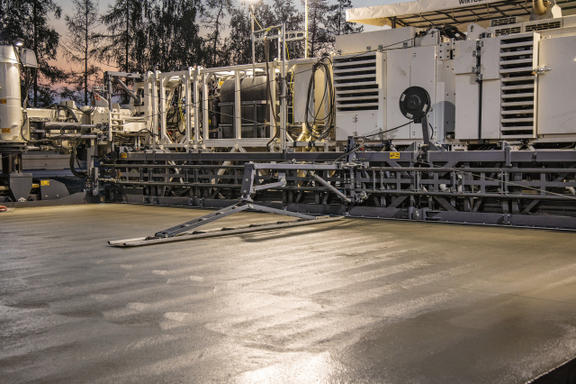

  • Lorsqu’elle est utilisée comme finisseur 2e couche, une poutre correctrice et une taloche longitudinale se chargent de produire une surface homogène.
  • Quatre trains de chenilles, individuellement réglables, dirigeables et pivotables latéralement sur 90° prédestinent la machine à coffrages glissants aux chantiers nécessitant une bonne maniabilité et traction indépendamment du sol support .
Show less
Points forts
Bras pivotants
Trains de roulement
Poste de conduite
Groupe d'entraînement
Châssis télescopique
Dispositif d'acheminement
Coffrage glissant sous la machine
Répartition du béton
vibrateurs
Goujonneuse
Inserteur de barres de liaison longitudinales
Inserteur de barres de liaison latérales
Poutre correctrice
Taloche longitudinale

Pose de béton Inset

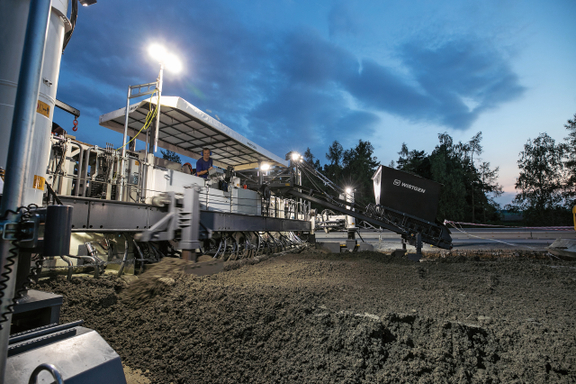

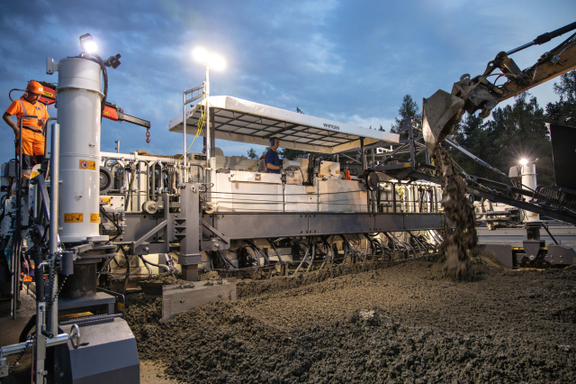

Dans les applications de pose Inset, le béton est déposé, selon les exigences requises, soit directement devant la machine à coffrage glissant, soit latéralement par une bande transporteuse ou un alimentateur latéral devant la machine. Ensuite, une vis de distribution ou une lame de répartition répartit le béton uniformément sur toute la largeur de pose. Des vibrateurs électriques ou hydrauliques intégrés compactent le béton de manière homogène. Lorsque la machine avance, le coffrage glissant Inset donne sa forme au revêtement en béton selon la largeur et l’épaisseur définies. En outre, un dispositif d’insertion de goujons peut être intégré afin d’insérer des goujons dans le béton parallèlement au sens d’avancement conformément au cahier des charges. Des armatures latérales ou centrales peuvent être insérées perpendiculairement à la chaussée. La poutre correctrice passe sur la chaussée dans son sens transversal. Pour finir, une taloche peut intervenir pour lisser le revêtement en béton.

En savoir plus

Technologie de nivellement

La technologie de nivellement de WIRTGEN règle la hauteur, la profondeur et l’inclinaison pour des résultats de très grande précision. Le système compare en permanence les valeurs réelles aux valeurs théoriques prédéfinies et ajuste le moindre écart par une régulation proportionnelle. La technologie de machines moderne assure des résultats de nivellement toujours optimaux et un important allègement des tâches de l’utilisateur.

WIRTGEN offre à ses client un matériel et des logiciels fiables développés en interne. Selon le projet de construction et les spécificités locales du chantier, différents systèmes peuvent être utilisés.

En savoir plus

Caractéristiques techniques

Cclasse d'émissions d'échappement
Nombre de trains à chenilles
Largeur de pose
Hauteur de pose (du béton)
Équipement pour pose de chaussée en béton monocouche
Largeur de travail
Hauteur de pose
Équipement supplémentaire pour pose de chaussée en béton bicouche
Largeur de travail
Hauteur de pose
Vitesse de travail
Poids en ordre de marche, CE, AB 15 250 mm, pose monocouche
Poids en ordre de marche, CE, AB 15 250 mm, pose bicouche
Vitesse d’avancement maxi.
Cylindrée
Poids de la machine
Puissance nominale
Réglage en hauteur hydraulique
Cclasse d'émissions d'échappement
EU Stage 5 / US EPA Tier 4f
Nombre de trains à chenilles
4
Largeur de pose
5 000 - 16 000 mm
Hauteur de pose (du béton)
0 - 450 mm
Largeur de travail
5 000 mm
Hauteur de pose
450 mm
Largeur de travail
5 000 - 16 000 mm
Hauteur de pose
500 mm
Vitesse de travail
5 m/min
Poids en ordre de marche, CE, AB 15 250 mm, pose monocouche
73'580 kg
Poids en ordre de marche, CE, AB 15 250 mm, pose bicouche
61'720 kg
Vitesse d’avancement maxi.
20 m/min
Cylindrée
8'900 cm³
Poids de la machine
58 820 - 73 580 kg
Puissance nominale
321 kW / 436 ch
Réglage en hauteur hydraulique
950 mm

Toutes les données, illustrations et textes s’entendent sans engagement de notre part et peuvent inclure des options spéciales. Sous réserve de toutes modifications techniques. Rendements dépendent des conditions d’emploi.
