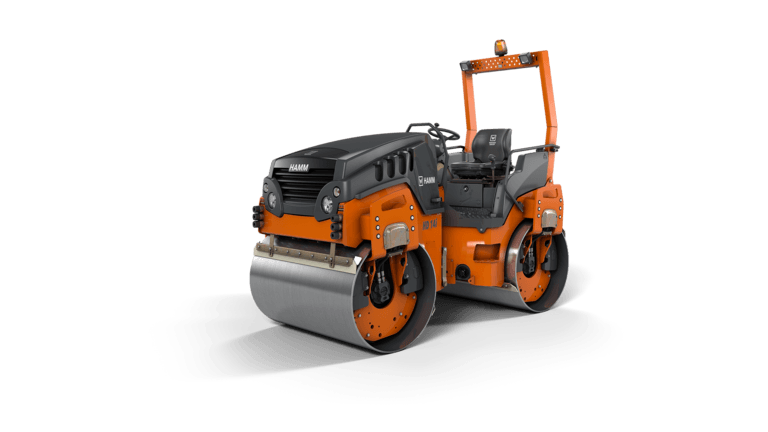

Rodillo tándem con dos tambores de vibración HD 14i VV

HD 14i VV Rodillo tándem con dos tambores de vibración

54,3 in

10.330 lbs

UE Fase V/EPA Tier 4

  • Excelente visión del borde del tambor, la máquina y el entorno de la obra
  • Dimensiones compactas
  • Manejo sencillo, intuitivo e independiente del idioma
  • Facilidad de transporte y carga
  • Puesto ergonómico de mando del conductor
Show less

Articulación de 3 puntos

La articulación pendular de 3 puntos se diferencia de las construcciones convencionales por la disposición geométrica y la conexión de las tres articulaciones individuales, así como por un soporte pendular adicional entre las dos articulaciones superiores. Permite una maniobrabilidad óptima, gran seguridad de conducción y un máximo confort de conducción.

Descubrir más

Datos técnicos

Serie
Nombre
Descripción
Categoría normativa de emisiones
Código de serie
Serie
HD CompactLine
Nombre
HD 14i VV
Descripción
Rodillo tándem con dos tambores de vibración
Categoría normativa de emisiones
UE Fase V/EPA Tier 4
Código de serie
H285
Peso de servicio con ROPS
Peso en vacío sin cabina, sin ROPS
Peso de servicio con cabina
Carga lineal estática, detrás
Carga lineal estática, delante
Carga eje, detrás
Carga eje, delante
Peso de servicio con ROPS
9,779 lbs
Peso en vacío sin cabina, sin ROPS
9,074 lbs
Peso de servicio con cabina
10,330 lbs
Carga lineal estática, detrás
88.5
Carga lineal estática, delante
91.3 lbs/in
Carga eje, detrás
4,807 lbs
Carga eje, delante
4,972 lbs
Anchura total
Longitud total
Anchura de trabajo máxima
Altura total con cabina
Distancia entre ejes
Distancia al suelo, centro
Radio de giro de trazada, interior
Altura total con ROPS
Anchura total
59.3 in
Longitud total
116.7 in
Anchura de trabajo máxima
56.3 in
Altura total con cabina
107.1 in
Distancia entre ejes
76.8 in
Distancia al suelo, centro
12 in
Radio de giro de trazada, interior
104.3 in
Altura total con ROPS
102 in
Tipo de tambor, delante
Tipo de tambor, detrás
Desplazamiento de carril, derecha
Desplazamiento de carril, izquierda
Grosor del tambor, detrás
Grosor del tambor, delante
Diámetro del tambor, detrás
Diámetro del tambor, delante
Anchura del tambor, detrás
Anchura del tambor, delante
Tipo de tambor, delante
liso/no dividido
Tipo de tambor, detrás
liso/no dividido
Desplazamiento de carril, derecha
2 in
Desplazamiento de carril, izquierda
0 in
Grosor del tambor, detrás
0.6 in
Grosor del tambor, delante
0.6 in
Diámetro del tambor, detrás
35.4 in
Diámetro del tambor, delante
35.4 in
Anchura del tambor, detrás
54.3 in
Anchura del tambor, delante
54.3 in
Fabricante
Tipo
Cilindros, número
Norma sobre gases de escape
Tratamiento posterior de gases de escape
Potencia ISO 14396, rpm
Potencia ISO 14396, CV
Potencia ISO 14396, kW
Potencia SAE J1995, rpm
Potencia SAE J1995, CV
Potencia SAE J1995, kW
Fabricante
KUBOTA
Tipo
V2403-CR-E5B
Cilindros, número
4
Norma sobre gases de escape
UE Fase V/EPA Tier 4
Tratamiento posterior de gases de escape
DOC-DPF
Potencia ISO 14396, rpm
2,700 rpm
Potencia ISO 14396, CV
50 PS
Potencia ISO 14396, kW
36.8 kW
Potencia SAE J1995, rpm
2,700 rpm
Potencia SAE J1995, CV
50.1 hp
Potencia SAE J1995, kW
37.4 kW
Velocidad, con progresión continua
Capacidad de ascenso sin vibración
Capacidad de ascenso con vibración
Velocidad, con progresión continua
0,0 - 6,8
Capacidad de ascenso sin vibración
40 %
Capacidad de ascenso con vibración
30
Fuerza centrífuga, detrás, II
Fuerza centrífuga, detrás, I
Fuerza centrífuga, delante, II
Fuerza centrífuga, delante, I
Amplitud, delante, II
Amplitud, delante, I
Frecuencia de vibración, detrás, II
Frecuencia de vibración, detrás, I
Frecuencia de vibración, delante, II
Frecuencia de vibración, delante, I
Amplitud, detrás, II
Amplitud, detrás, I
Fuerza centrífuga, detrás, II
8,775 lbs
Fuerza centrífuga, detrás, I
14,400 lbs
Fuerza centrífuga, delante, II
8,775 lbs
Fuerza centrífuga, delante, I
14,400 lbs
Amplitud, delante, II
0.012 in
Amplitud, delante, I
0.02 in
Frecuencia de vibración, detrás, II
3,060 vpm
Frecuencia de vibración, detrás, I
3,600 vpm
Frecuencia de vibración, delante, II
3,060 vpm
Frecuencia de vibración, delante, I
3,600 vpm
Amplitud, detrás, II
0.012 in
Amplitud, detrás, I
0.02 in
Dirección, tipo
Ángulo de suspensión pendular +/-
Dirección, tipo
Dirección articulada
Ángulo de suspensión pendular +/-
8 °
Rociado con agua, tipo
Rociado con agua, tipo
Presión
Depósito de combustible, contenido
Depósito de agua, contenido
Depósito de combustible, contenido
19.3 gal
Depósito de agua, contenido
75.3 gal
Potencia acústica Lw(A), medida
Nivel de potencia acústica L(WA), garantizada
Potencia acústica Lw(A), medida
102 dB(A)
Nivel de potencia acústica L(WA), garantizada
106

Equipamiento

  • Enchufe de 12 V
  • Argolla de enganche delantera CompactLine
  • Desagüe central
  • Filtros de agua (3 unidades)
  • Sistema automático de vibración
  • Desplazamiento de trazada, mecánico
  • Desconectador de batería mecánico
  • Protección de correas trapezoidales
  • Palanca de marcha, izquierda y derecha
  • Puesto del conductor accesible por ambos lados
  • Sistema de rociado de agua a presión
  • Cubierta del tablero de instrumentos bloqueable y resistente a las inclemencias meteorológicas
  • Tablero de instrumentos con indicaciones, luces de control e interruptores
  • Articulación pendular de 3 puntos

Equipamiento especial

  • Rascador de plástico, abatible
  • Iluminación de cantos de bandaje
  • Kit de herramientas
  • Espejo adicional
  • Capó del motor con insonorización
  • Seccionador de batería
  • Luz omnidireccional
  • Faros de trabajo
  • Sistema telemático, interfaz
  • Alarma de marcha atrás
  • Sistema de medición de temperatura HAMM (HTM)
  • Medidor de compactación HCQ
  • Esparcidor de gravilla
  • Equipo de corte y presión de bordes
  • Techo de protección
  • Radio
  • Dispositivo de monitorización del cinturón de seguridad
  • ROPS, plegable
  • Cabina ROPS con calefacción
