AB 220 Regla extensible
m
Máxima precisión y valores de precompactación elevados en la Mini Class

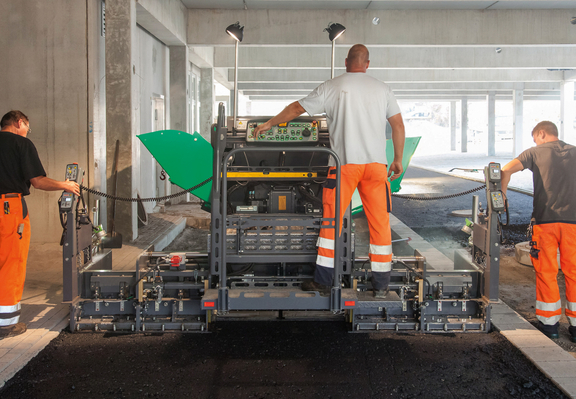

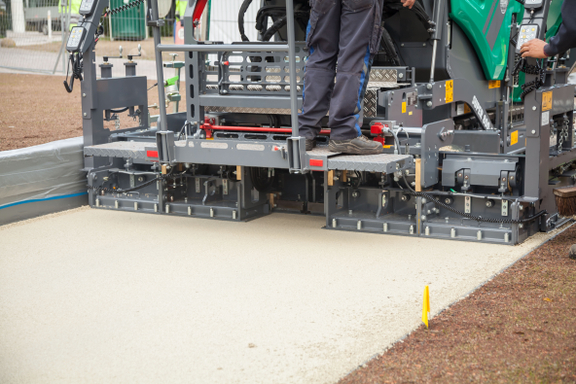

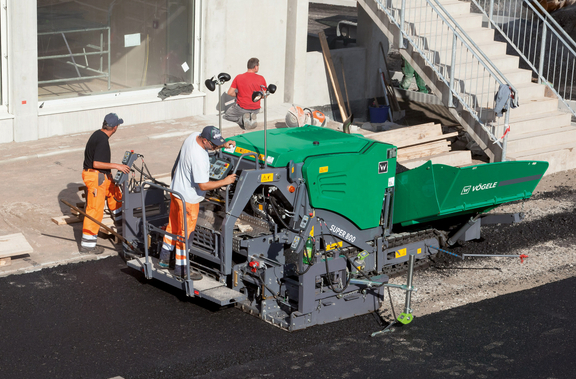

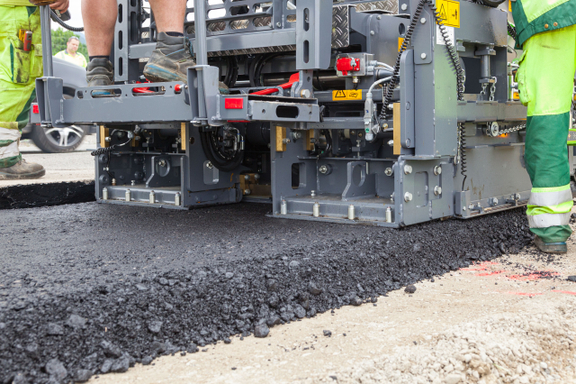

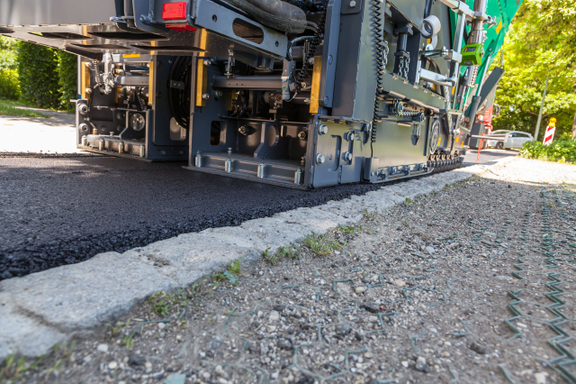

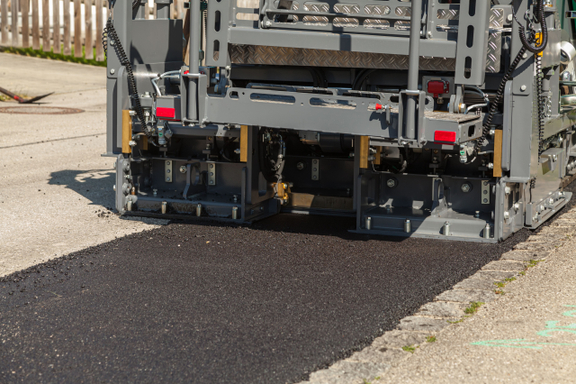

La regla extensible AB 220 garantiza que nuestras extendedoras pequeñas trabajen con la máxima precisión y un alto nivel de precompactación. Está disponible en dos sistemas de compactación. Así, la AB 220 V con vibración está especialmente ideada para el empleo con la SUPER 700(i). La AB 220 TV, con támper y vibración, está diseñada para la SUPER 800(i).
Tecnología de compactación
En cuestiones de valores de compactación en el extendido, VÖGELE marca las pautas: una tecnología elaborada en combinación con los materiales más modernos garantiza la potencia y la fiabilidad de la tecnología de compactación de VÖGELE. Esto es de aplicación a todos los grupos de compactación de VÖGELE, empezando con la vibración hasta el sistema de alta compactación con támper y listones de presión de VÖGELE.
Sistema de guía telescópico de las reglas
El principio de funcionamiento de todas las reglas extensibles de VÖGELE es la guía telescópica monotubular. El tubo telescópico de tres segmentos y grandes dimensiones siempre está sujeto hasta la mitad, incluso cuando está extendido al máximo, y, por lo tanto, óptimamente estabilizado. La disposición especialmente alta del sistema de guía telescópico evita el contacto con la mezcla que se extiende.
Sistema de calefacción
VÖGELE ya apuesta por el calentamiento eléctrico de la regla desde hace décadas. Esta larga experiencia, en unión con un perfeccionamiento permanente, ha conseguido que, en la actualidad, las reglas de extendido VÖGELE se calienten a la temperatura adecuada rápida y uniformemente.
Tecnología de producción
Las reglas de VÖGELE destacan por su tecnología punta. Esto es posible gracias a procesos de fabricación de vanguardia, empezando con el corte de alta precisión de las chapas de acero altamente resistentes al desgaste realizado con máquinas de corte por láser. Robots que trabajan continuamente con alta calidad constante aseguran soldaduras duraderas y resistentes.
Datos técnicos
- Anchura básica
- Ajustable hidráulicamente
- Anchura de extendido mínima
- Anchura de extendido máxima
- Extensiones mecánicas
- Estrechamientos
-
- Anchura básica
- 1,2 m
- Ajustable hidráulicamente
- 1,20 m a 2,20 m
- Anchura de extendido mínima
- 0,5 m
- Anchura de extendido máxima
- 3,5 m
- Extensiones mecánicas
-
Longitud Extensiones mecánicas, complemento 25 cm (V, TV) 50 cm (V, TV) 65 cm (TV)
- Estrechamientos
- 0,5 m – 1,2 m
- Versión
- Ajuste del bombeo
-
- Versión
- mecánica
- Ajuste del bombeo
- -2 % a 4 %
- Sistemas de compactación
- Vibración (V)
- Versión
- Frecuencia (hasta)
- Támper (T)
- N.º revoluciones (hasta)
- Elevación (TV)
-
- Sistemas de compactación
- V, TV
- Versión
- Vibración de desequilibrio
- Frecuencia (hasta)
- 50 Hz
- N.º revoluciones (hasta)
- 1.800 rpm
- Elevación (TV)
- 4 mm
- Resistencias eléctricas
- Generación de potencia
-
- Resistencias eléctricas
- sobre las chapas alisadoras y en los listones del támper
- Generación de potencia
- Generador de corriente trifásica
- Peso regla básica
- Profundidad (en posición de transporte)
-
- Peso regla básica
-
Regla Peso V 720 kg TV 820 kg
- Profundidad (en posición de transporte)
-
Regla Profundidad AB 220 0,76 m
Todos los detalles, ilustraciones y textos son no vinculantes y pueden incluir equipamientos especiales. Reservado el derecho a realizar cambios técnicos sin previo aviso. Los datos de rendimiento dependen de las condiciones de la obra.
